Kundanpassade ventiler för att möta och överträffa Audi’s krav vid byggprojekt för LowEx-nätverk

KLINGER Fluid Control – Kundreferens

KLINGER Ballostar KHI Permacor ytbehandling – “LowEx” Heating (Cooling) system

Processägare: Audi AG (Strabag AG)

Geografisk plats: Ingolstadt / Tyskland

Industri: Fjärrvärme

Processförhållanden:

Arbetstemperatur: 5°C-30°C

Arbetstryck: 16 bar (3-4 bar)

Fluid: Vatten

KLINGER ventiltyp: Ballostar KHI VII-AF-KFC VVS2

Dimensioner: DN250-DN600

Material: Kolstål specialytbehandlad “Permacor”

Tätning: KFC25

Beskrivning

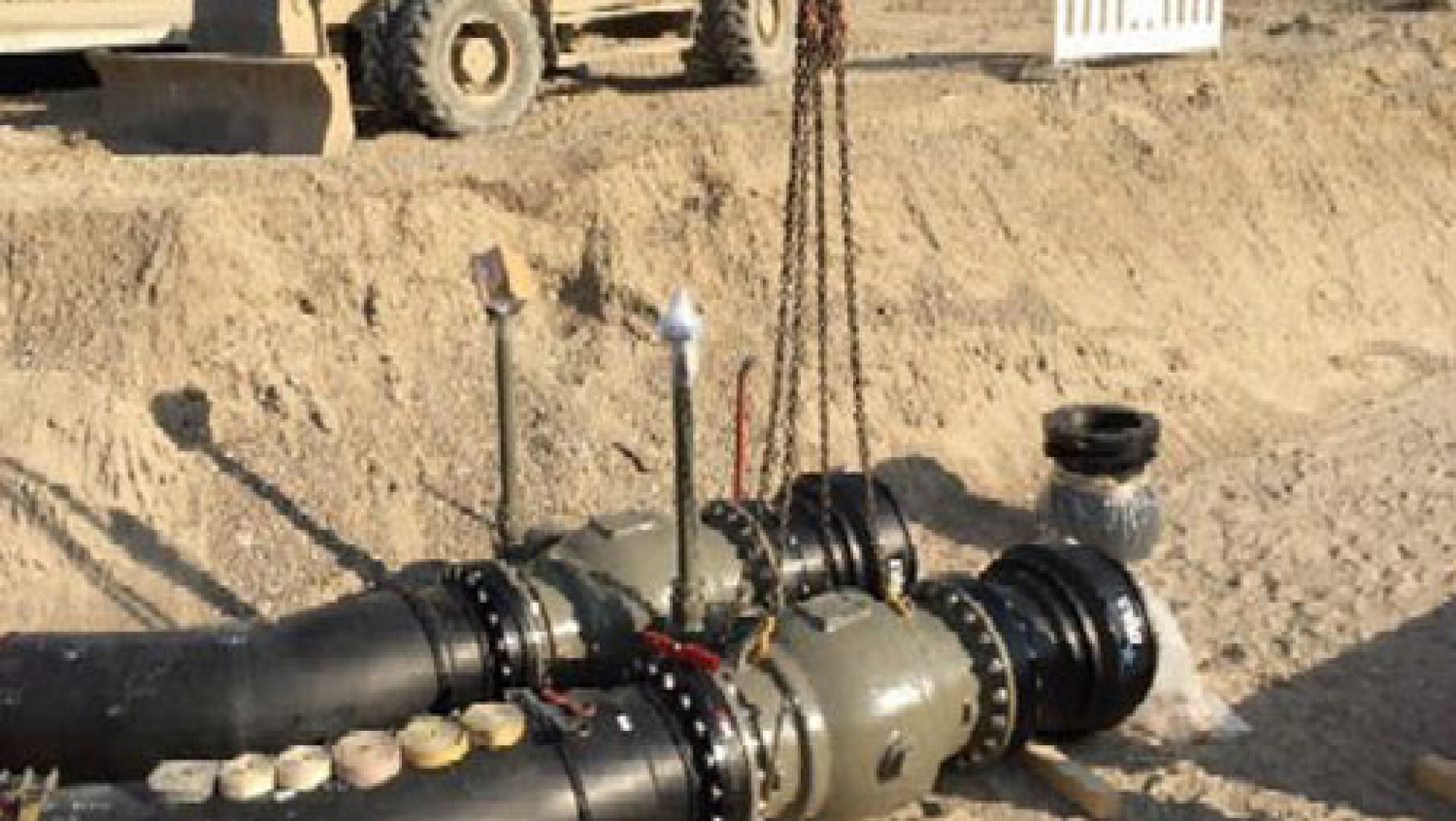

Ett viktigt element i detta innovativa energikoncept är det så kallade LowEx-nätverket. Denna vattenbaserade rörledningbetjänar alla byggnader på IN-campus som värmekälla eller för att sänka vattentemperaturen. För detta syftet är plaströr upp till DN600 installerade underjord i byggnadsfas 1.

Byggnader med hög kylbelastning frigör “spillvärme” (t.ex. datacenter) i nätet och byggnader med högvärmebelastning extraherar nödvändig energi från LowEx-nätet. På det viset blir konsumenter producenter. Systemetdrar nytta av säsongens temperaturvariationer mellan 5 och 30°C. Detta är perfekt för omgivningsvärme eller för att mata in spillvärme i nätverket.

Med hjälp av vändbara värmepumpar säkerställs rätt temperatur i respektive byggnad. Det speciella med kulventilerna är att de är belagda med epoxiharts (Permacor). I det “normala fallet” krävs ett KMR-system för nedgrävda ventiler i fjärrvärme, men eftersom detta är ett lågtemperaturnätverk med PE-rör har denna unika variant valts ut av ekonomiska och prestandaskäl. En annan kundanpassning för projektet är flänsanslutningar av kolstål (KHI) anslutna mot PE-rör.

Kontakta oss gärna för mer information!
