”Erdwärme Grünwald”, med sitt geotermiska kraftverk för fjärrvärmeändamål, är en tysk pionjär för energiövergång. I början av produktionen stötte anläggningen dock på betydande prestandaproblem och drabbades av oväntade stillestånd. Operatörerna vidtog flera åtgärder för att avhjälpa situationen – med blandade resultat. Det österrikiska företaget KLINGER Fluid Control anlitades därefter för att ge en bestående lösning. Deras lösning var KLINGER Ballostar KHI.

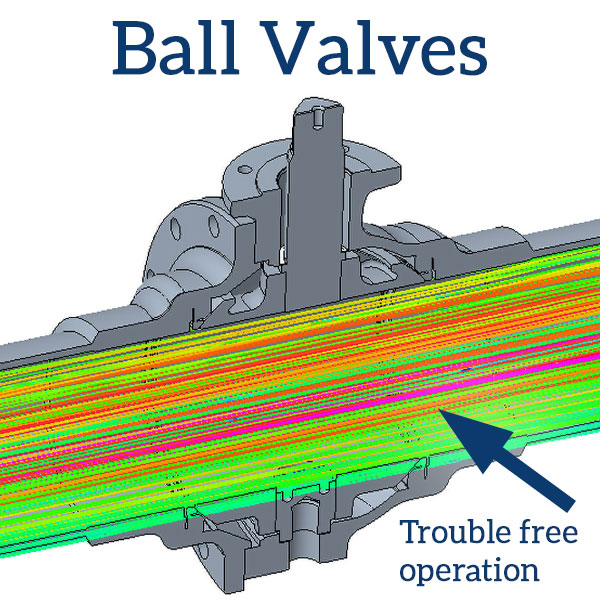

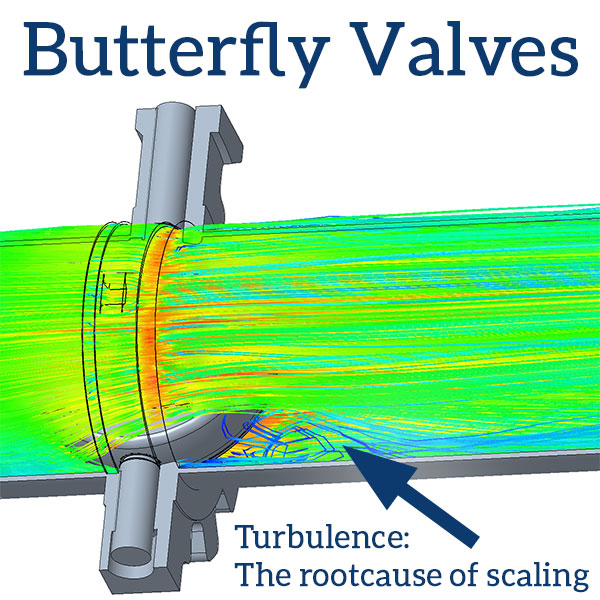

En flödesjämförelse mellan en vridspjällsventil och en KLINGER KHI-kulventil belyser det lokaliserade området för turbulens orsakad av vridspjällsventilens /passageskiva
Horst Wagner, teknisk chef för Erdwärme Grünwald, kommer ihåg de ansträngningar som hans team gjorde för att avhjälpa situationen. ”Vi var tvungna att rensa systemet med svavelsyra upprepade gånger”, förklarar han och tillägger: ”Prestandaförlusterna anpassades dock efter några månader. Dessutom kostar processen mycket tid och pengar. ” Horst Wagner förstod snabbt att de bara tog bort symtomen, men inte orsaken. Så han rådfrågade ventiltillverkaren KLINGER Fluid Control.
Efter att ha inspekterat anläggningen kunde den Klinger identifiera de grundläggande orsakerna till problemen. Jörg-Gregor Marquardt från KLINGER Fluid Control förklarar: “Utfällningen beror starkt på rörsystemets arkitektur och vilken typ av ventil som används där.” Han tillägger: ”Rörböjar, särskilt i försörjningslinjen från produktionsbrunnen till värmeväxlaren, utgör ett stort problem. Detta är ett kritiskt område när det gäller tryckförändringar och utfällning.”
Enligt Marquardt utgör vridspjällssventiler också en del i problemet: ”Ventilen utsätts alltid för mediet. När den öppnas orienteras skivan parallellt med flödesriktningen. Och resultatet liknar ett blad som “skär” termiskt vatten: Det orsakar turbulenser. Med andra ord fluktuerar trycket vid fjärilsventilen. ”
Sist men inte minst är vridspjällsventiler i geotermiska processer benägna att få de fasta ämnena att ackumuleras vid ventilen. Detta gör slutligen funktionen hos ventilerna obrukbara. Som Horst Wagner från Erdwärme Grünwald kan bekräfta är resultatet då ytterligare underhålls- och servicekostnader och ytterligare stillestånd.
I samband med deras samarbete gjorde KLINGER Fluid Control en viktig rekommendation: Byta de installerade vridspjällssventilerna mot KLINGER Ballostar KHI kulventiler.
Hannes Kraus, försäljningschef på KLINGER Fluid Control, förklarar varför: ”KLINGER Ballostar KHI kulventiler är konstruerade för alla typer av fjärrvärmeapplikationer. Som ett resultat av deras fulla genomlopp, deras metalliska tätningselement såväl som den hårdförkromade kulan och spolanslutningarna, uppstår liten eller ingen utfällning. ”

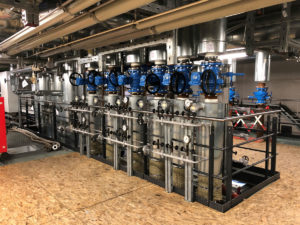

KLINGER Fluid Control tillhandahöll totalt nio KLINGER Ballostar KHI kulventiler i dimensionerna DN 150 till 300. De har installerats uppströms värmeväxlaren i värmeledningen och nedströms värmeväxlaren i fjärrvärmeprocessen.
Horst Wagner berättar gärna att de arbetar som avsett: ”utfällningen har reducerats till ett absolut minimum. Vi har inte haft en enda stilleståndstid sedan de levererades och ventilerna stängs och öppnas pålitligt.” Han avslutar: “Med vårt geotermiska kraftverk som nu åter fungerar i toppförhållanden kan vi fokusera på vår kärnverksamhet och återvända till att bidra till energiomställningen och en grönare framtid.”
