Välj en driftsäker kulventil – tätningssystemets viktiga uppgifter

Genom att välja rätt kulventil får du en långsiktig täthet som hjälper dig att minimera risken för onödigt slitage och oplanerade driftstopp. Hjärtat hos ventiler och den enskilt viktigaste parametern för en driftsäker ventil över tid är ventilens tätningssystem.

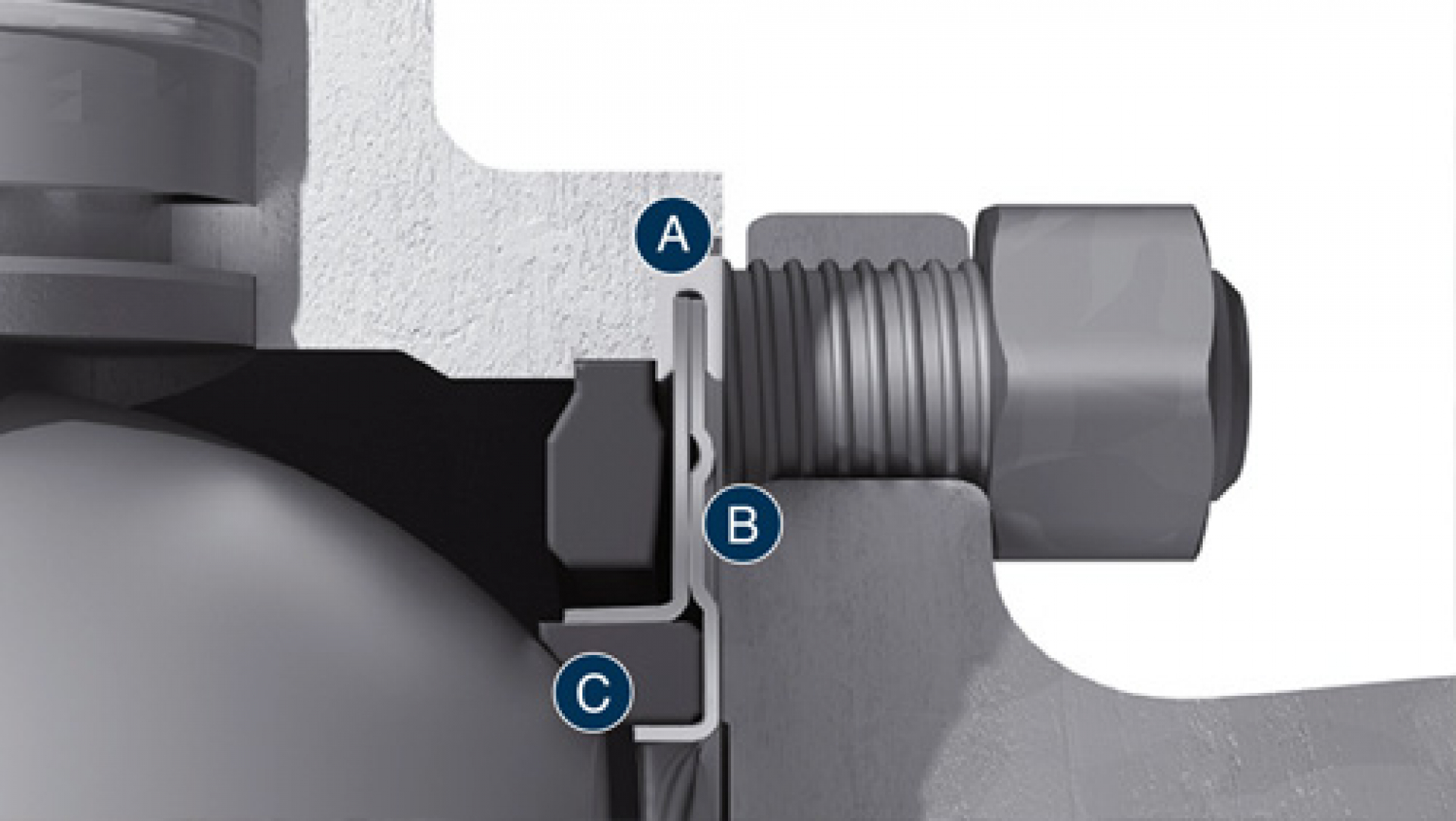

Så fungerar tätningssystemet

• A – Hylsan håller tillförlitligt tätningselementet i önskad position. I brandsäkert utförande tillkommer en grafitring som ger extra skydd mot hög termisk belastning.

• B – Membranfjädern är avgörande för belastningen på tätningen under hela dess livscykel och säkerställer samtidigt erforderligt tryck hos tätningsringen. Detta innebär att tätningen förblir tät – oberoende av medietryck och flödesriktning.

• C – Tätningsringen omges på tre sidor av fjäderbelastade tätning- selement. Den kan därför absorbera stora belastningar utan att deformeras.

Läs mer om vad du bör tänka på i vår guide ”Så väljer du rätt kulventil” som tar upp allt från materialval och montering till manövrering och driftsäkerhet.

Gratis guide: ”Så väljer du rätt kulventil”

Den automatiska tätningskammaren
Den automatiska tätningskammaren utnyttjar fjäderbelastningen i de två tätningselementen för att upprätthålla ventilens funktion. Det ger en automatisk tätningskammare där tätningselementens fjäderbelastningar samtidigt verkar i två riktningar.

Utgående från denna princip bekräftar TÜV att den automatiska tätningskammaren är godkänd att ersatta två ensidigt tätande standardventiler. Huvudsakligen gäller detta säkerhetsklassade ledningar, särskilt sådana med alternerande flödesriktningar.

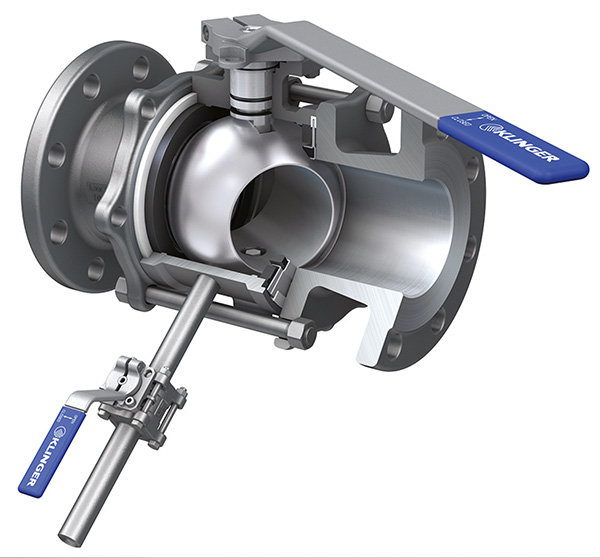

Hos KLINGER Ballostar KHA, i motsats till konventionella kulventiler, begränsas inte absorptionsytan för medietrycket till kulan, utan det omfattar hela tätningselementet
(kulan och membranfjäderns yta). I händelse av en ökad tryckskillnad ökar även belastningen på ventilen. Därmed avlastas de förspända membranfjädrarna och ventilens livslängd ökar ytterligare.

Läs mer: Så klarar dina ventiler bi-axialt tryck

Jämför våra kulventiler här
