KLINGER SwedenAllround-packning för vätgassystem
Med hjälp av Waveline WLP-processen har KLINGER A. W. Schultze utvecklat en packning som minskar läckage i väteapplikationer – och det finns tydliga siffror som visar på besparingspotentialen.
Att pålitligt minimera läckage i väteapplikationer blir allt viktigare. Väte (H₂), det minsta grundämnet i det periodiska systemet, är ungefär 14 gånger mindre tätt än luft. Det är dessutom färglöst och luktfritt, vilket gör att det blir svårt att upptäcka läckage. Det innebär en säkerhetsrisk, eftersom väte i kontakt med syre kan bilda knallgas, vilket medför explosionsrisk. Samtidigt leder det till ökade driftskostnader. I takt med stigande energipriser är en effektiv läckagekontroll avgörande för att minimera ekonomiska förluster.
Utmaningarna med flänsanslutningar
Packningsmaterial i flänsförband innehåller alltid luftfickor. Dessa är nödvändiga för att packningen ska kunna anpassa sig till flänsens yta och ojämnheter. När flänsbultarna dras åt komprimeras packningen mellan flänsytorna, och den möjliga komprimeringen beror på faktorer som flänsmaterialen, de använda bultarna och själva packningen. I praktiken når man ofta inte önskad täthetsklass eftersom den möjliga kompressionskraften helt enkelt är för låg.
Waveline WLP-processen

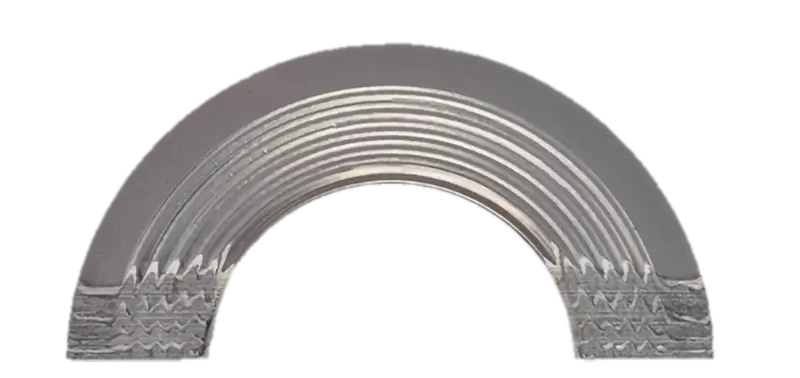

För att lösa detta problem har KLINGER A. W. Schultze utvecklat Waveline WLP-processen. Den innebär att packningsmaterialet förkomprimeras redan vid tillverkningen, vilket kraftigt minskar mängden innestängd luft. Resultatet är ett packningsmaterial med vågig profil.
När dessa packningar installeras krävs betydligt lägre kompressionskraft för att nå samma, eller till och med bättre, täthetsklass än konventionella packningar. Den vågiga profilen gör att packningen ändå kan anpassa sig till flänsens form.
KLINGER Egraflex Steelflon Waveline WLP

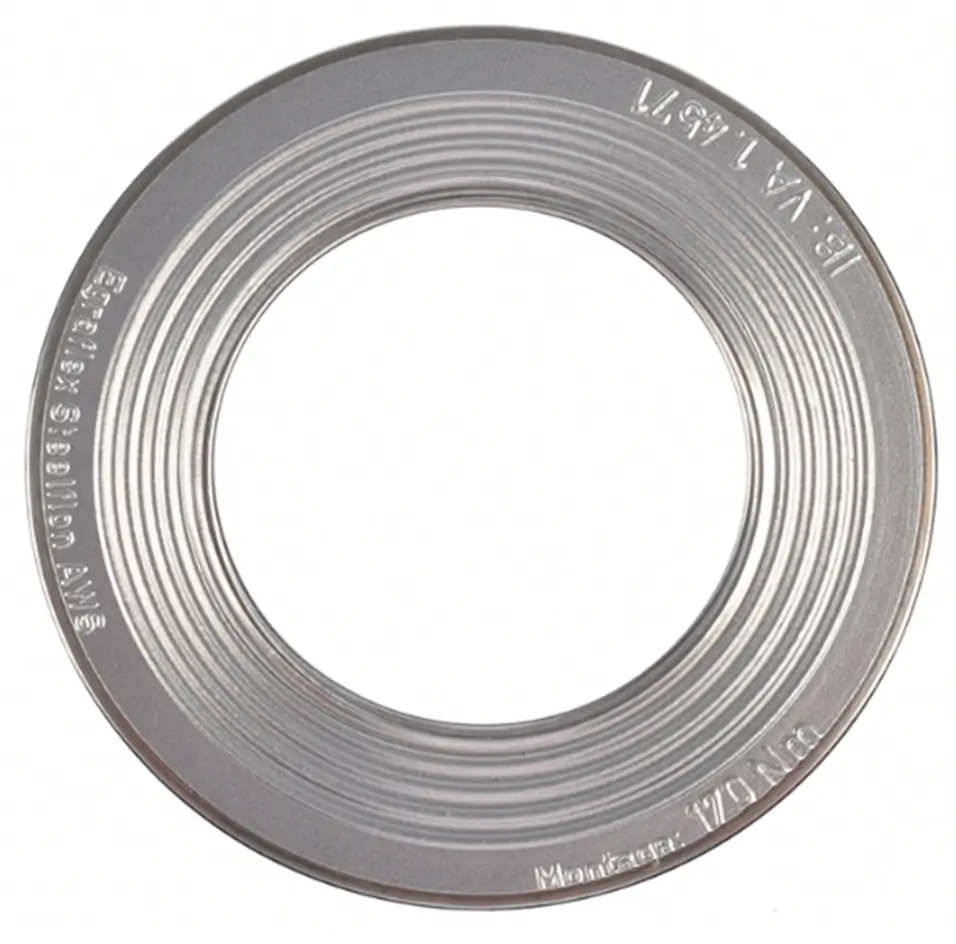

KLINGER Egraflex Steelflon Waveline WLP är en mångsidig tätningslösning för väteapplikationer och består av tre huvudsakliga komponenter:
>> Grafit: Materialet har en renhet på 99,85 %, vilket ger tillförlitlig täthet och god dimensionsstabilitet.
>> Rostfria stålfolier: Den förkomprimerade, rostfria innerflänsen ger mekanisk stabilitet och tätar packningens tvärsnitt utan att flänsen deformeras märkbart.
>> PTFE-beläggning: Packningen är belagd med PTFE på båda sidor. Det ger mycket låg läckagenivå och förhindrar att packningen fastnar i flänsen, vilket gör att det inte blir några rester kvar när den tas bort för byte. Detta sparar tid och pengar under installationen.
Denna materialkombination gör KLINGER Egraflex Steelflon Waveline WLP till en riktig allround-packning som både förkortar installationstiderna och minskar läckageförlusterna.
Faktaruta
Exempel på besparingspotential för väte
Låt oss visa vilka kostnadsbesparingar som kan uppnås med en optimerad packning i en vanlig väteapplikation genom att titta vi närmare på ett DN40 PN40-flänssystem.
Vi använder en konventionell fiberpackning enligt DIN 1514 som referensprodukt, utsatt för 30 MPa kompression. Enligt Gasketdata har denna en läckagehastighet för helium på 0,008 mg/(s·m), vilket i molekylviktsmässiga termer motsvarar cirka 600 liter väteförlust per år.
Om man antar ett vätepris på cirka 1,00 € per liter innebär det att ca 600 € per år går förlorade, bara på grund en enda flänsanslutning.
När KLINGER Egraflex Steelflon Waveline WLP testades under samma förhållanden i AMTEC:s testbänk var den uppmätta läckagehastigheten endast 0,000008 mg/(s·m). Det motsvarar 0,12 liter väteförlust per år, och en kostnad på bara ca 1,10 €. Med andra ord: en enda DN40 PN40-fläns kan spara nästan 600 liter väte per år, vilket motsvarar en kostnadsbesparing på cirka 600 € per år och per fläns i systemet.
Observera: Dessa läckagevärden baseras på data från Gasketdata, som även används i DIN EN 1591 för att verifiera täthet och hållfasthet i flänsanslutningar. Dessa verifieringar är en viktig del av den tekniska dokumentationen, särskilt i applikationer där explosiv atmosfär kan förekomma, t.ex. i vätgasapplikationer.
De värden som beräknas enligt DIN EN 1591 visar tydligt om en packning uppfyller de krav som ställs för säkerhet och effektivitet under verkliga driftsförhållanden.
Väteoptimerade flänsanslutningar
KLINGER Egraflex Steelflon Waveline WLP visar hur effektivt avancerad förkomprimering och ett modernt packningsmaterial kan användas för att uppnå en överlägsen täthet – och därmed säkerhet – i väteapplikationer.
Tack vare de integrerade elementen i rostfritt stål och PTFE-beläggningen kan packningarna bytas snabbt och utan att lämna några rester. Beräkningsexemplen illustrerar den enorma besparingspotential som finns i att minska vätgasläckaget och den ständigt ökande betydelsen av läckagetestning i enlighet med erkända standarder som DIN EN 13555.
Särskilt i system som transporterar väte, där säkerheten är avgörande, lönar det sig att använda packningslösningar i framkant som levererar tillförlitliga resultat, även vid lägre kompressionstryck.
Uppgifterna i denna artikel är lämnade efter bästa kännedom men utan garanti för fullständighet eller exakthet.
