CSD

CSD

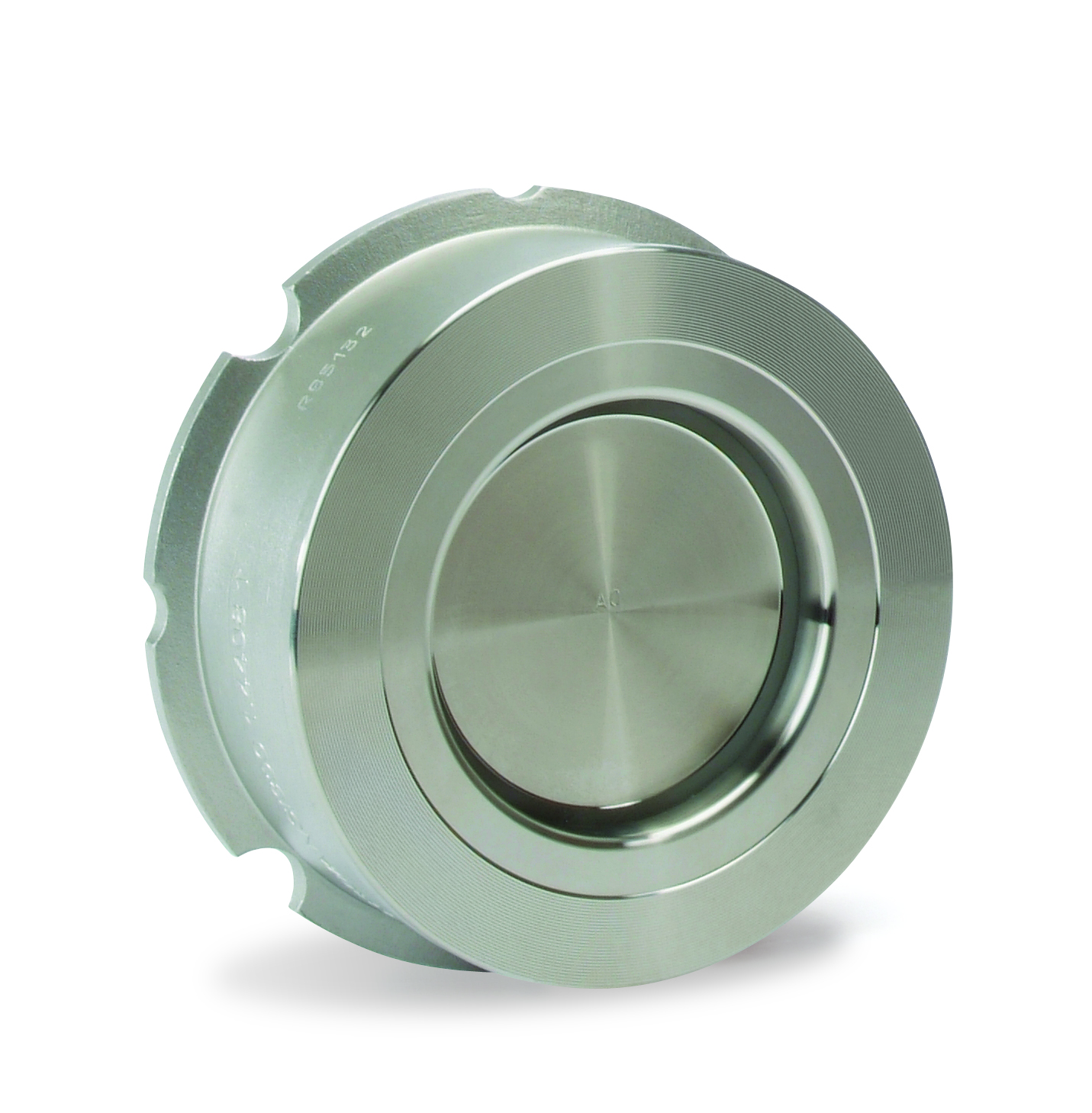

Diskbackventil



Inspänning mellan flänsar



DN15 till DN350 DIN/EN PN10-16-25-40, ANSI 150-300



Hus av stålgjutgods, brons, rostfritt syrafast stål, Hastelloy, mjuktätning EPDM, NBR, Viton, PTFE el. metallisk tätning



Beskrivning Universellt användbar backventil för inspänning mellan flänsar. Låg vikt och kort bygglängd enligt EN558-1 serie 49. Med fjäderbelastning, stänger innan mediaströmmen vänder (option). Utblåsningssäker och utbytbar mjuktätande o-ring (option). Enkelt montage genom centrering av husdiametern. Centreringsring för vissa storlekar och tryckklasser, se måttuppgifter (option). Problemlöst uppträdande och underhållsfri.



Standardutförande
Hus av stålgjutgods, brons, rostfritt syrafast stål, Hastelloy
Spjäll av stålgjutgods, brons, rostfritt syrafast stål, Hastelloy
Mjuktätning EPDM, NBR, Viton, PTFE eller Metallisk tätning



Teknisk Information

Filnamn Ladda ner
KLINGER Ventiler – översiktsbroschyr Ladda ner
KLA-CSD_diskbackventil_170123 Ladda ner
KLA-CSD+CVD_instruktioner_170312 Ladda ner
Säkra flänsförband Ladda ner
