KLINGER Nivåställ Reflex

KLINGER NIVÅSTÄLL REFLEX

Nivåställ reflex

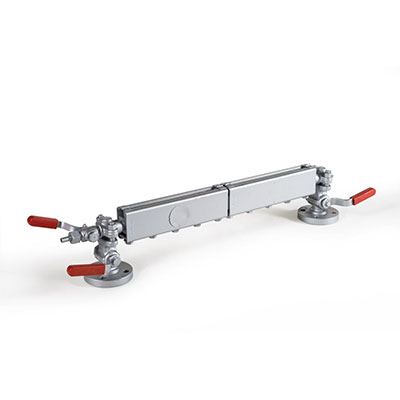

KLINGER Nivåställ reflex



Upp till 400 bar och upp till +400°C,



Beskrivning

Nivåställ typ reflex tillåter att mediet kan ses visuellt genom ett reflexglas: Sidan på glaset som är i kontakt med mediet har en prismatisk yta, samtidigt som den andra sidan är slät. Nivån blir synlig visuellt som ett resultat av den ljusbrytning som uppstår då den vätskefyllda ytan absorberar ljuset helt och kommer visas som mörk. På den del som inte är medieberörd kommer ljuset att reflekteras igenom och visas som ljus.



Nivåställ typ reflex har en hel del fördelar då de har en låg kostnad för inköp och underhåll samtidigt som de på ett enkelt sätt visar nivån. I vissa applikationer kan de inte användas t.ex. vid visning av skiljenivåer mellan två vätskor, eller då en vätskas färg skall avläsas och vid hetvatten och ångsystem med höga tryck.



Vid förfrågan/beställning skall drift/designdata anges, framför allt: Fluid/vätsketyp, min/max tryck, min/max temperatur, anslutning mot tank och ventiler



Material

Rostfritt syrafast, kolstål. Se även produktbladen

Det finns olika typer och tillbehör att välja så som:

Dränerings och avluftningsventiler

Säkerhetskula

Extern värme eller kylning

Frostskydd

Graderad skala



Teknisk Information

FilnamnLadda ner
Nivåställ-Reflex-Typ-A400Ladda ner
Nivåställ-Reflex-Typ-K-DLadda ner
Nivåställ-Reflex-Typ-R25Ladda ner
Nivåställ-Reflex-Typ-R50Ladda ner
Nivåställ-Reflex-Typ-R100Ladda ner
Nivåställ-Reflex-Typ-R160Ladda ner
Nivåställ-Reflex-Typ-R250Ladda ner
Nivåställ-Reflex-Typ-UORLadda ner
Nivåställ-Reflex-Typ-R-DLadda ner
