KLINGER SwedenSäkerhet för expanderande och kritiska media
Kulventiler används inom många branscher och i olika processer för att hantera snabbt expanderande media. Vilka kulventiler lämpar sig bäst?

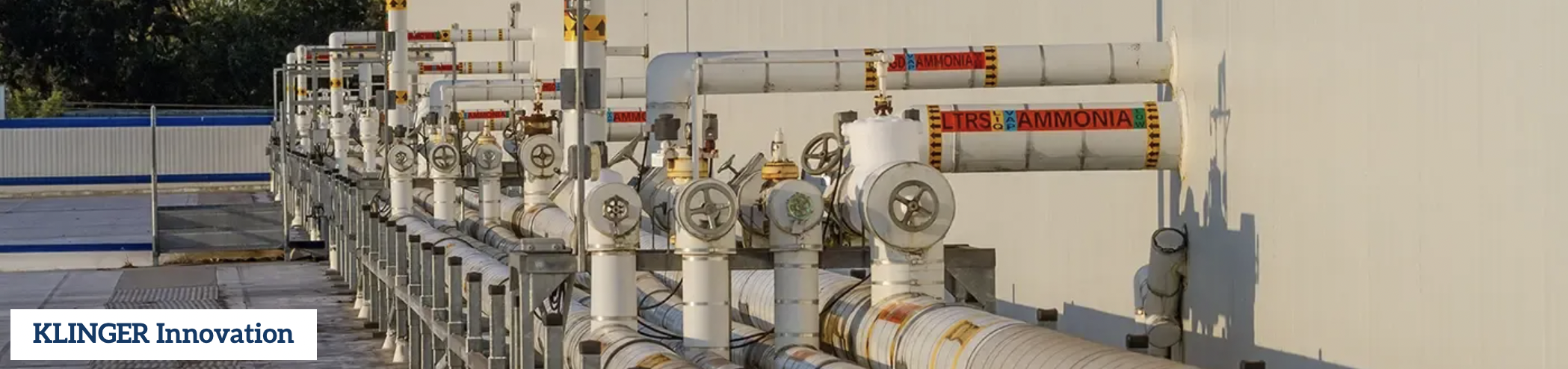

Media som ammoniak, metan, propan, butan, etylenoxid och koldioxid tenderar att expandera snabbt i volym när temperaturen stiger. Om mediet stannar kvar i ventilens döda utrymme kan expansionen leda till en snabb tryckökning över det nominella konstruktionstrycket (PN), vilket kan orsaka betydande skador på komponenterna och försämra korrekt funktion. Detta resulterar bland annat i risker för läckage och andra fel som kan leda till faror eller driftstörningar. Vid hantering av expanderande medier är det därför viktigt att välja rätt kulventilkonstruktion för att minimera säkerhetsriskerna och säkerställa effektiv processtyrning.
Enkelriktad användning
Beroende på nominell storlek och tryckklassning används kulventiler med flytande kula, eftersom denna konstruktion erbjuder god tätningsprestanda, kompakt konstruktion och enkel drift, samtidigt som den är kostnadseffektiv. För att avlasta hålrummet har denna konstruktion ett avlastningshål på kulans inflödessida. Detta gör att kulventilen endast kan användas enkelriktat.
Dubbelriktad användning för ökad säkerhet

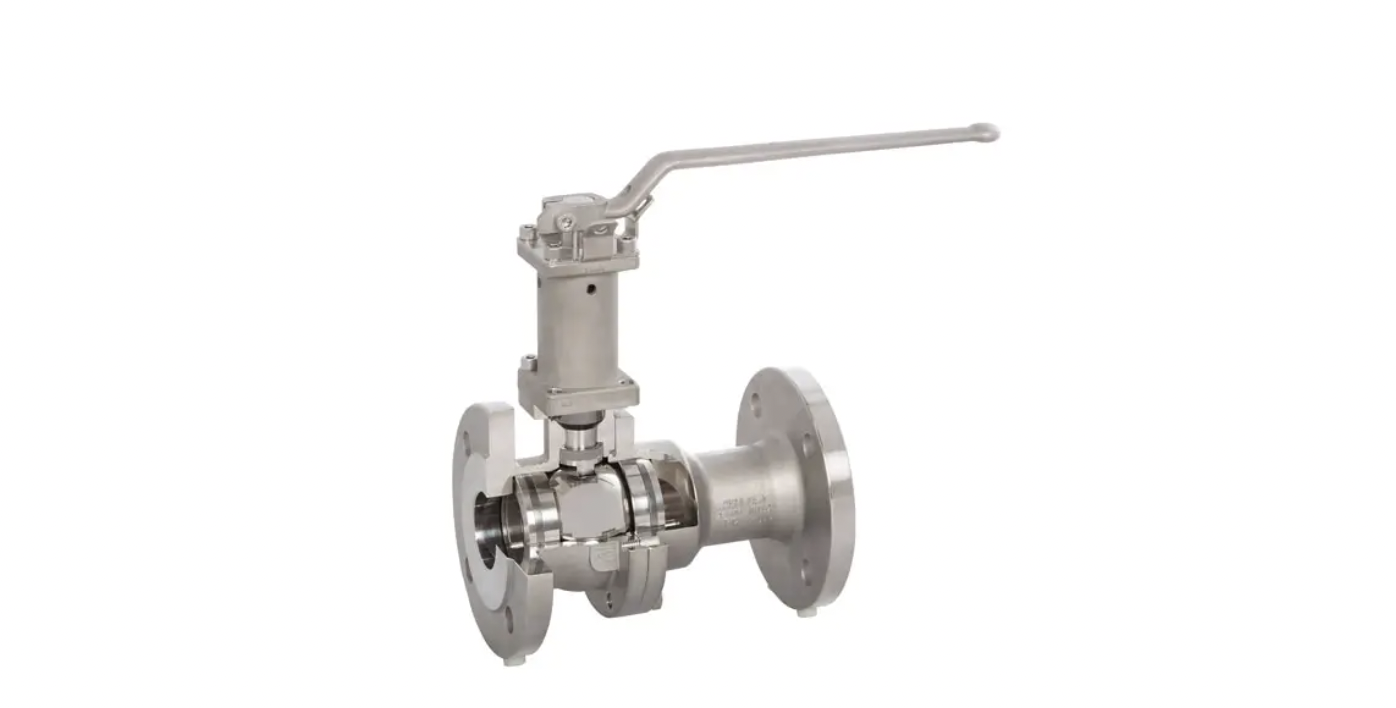

Den flytande versionen INTEC K220-S-FS-DE som utvecklats av KLINGER Schöneberg har en unik design. Med hjälp av fjäderbelastade sätesringar på båda sidor släpps trycket i hålrummet ut till uppströmssidan så snart det är 2 bar högre än Delta P i hålrummet. Denna konstruktion säkerställer automatisk tryckavlastning. Dessutom erbjuder INTEC K220-S-FS-DE följande fördelar:
– Dubbelriktad användning, vilket eliminerar risken för felaktig installation vid service- och underhållsarbete och därmed minskar potentiella säkerhetsrisker.
– Tillförlitlig avlastning av hålrummet, även vid kritiska och expanderande medier.
– Fältbeprövad design i nästan alla branscher.
– Tillförlitlig tätning och optimal processkontroll.
INTEC K220-S-FS-DE kulventil finns i följande utföranden:
>> DN15 till DN200 (NPS ½” till NPS 8″)
>> PN16 till PN100 (klass 150 till klass 600)
>> -10 °C till +400 °C
>> Rostfritt stål 1.4408 (ASTM A351 CF8M), kolstål 1.0619 (ASTM A216 WCB) och specialmaterial som Duplex, Super Duplex, Hastelloy B2/C4/C276, titan, zirkonium, Monell, nickel m.m.
