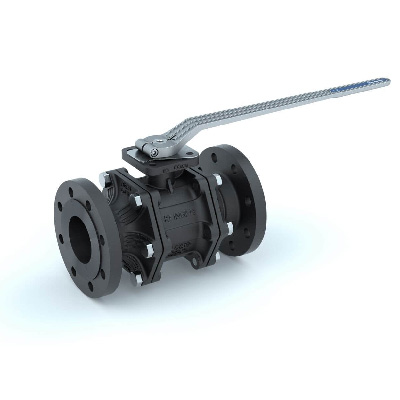

Nya KLINGER BALLOSTAR® KHA – Tredelad kulventil

Nya KLINGER BALLOSTAR® KHA – Tredelad kulventil

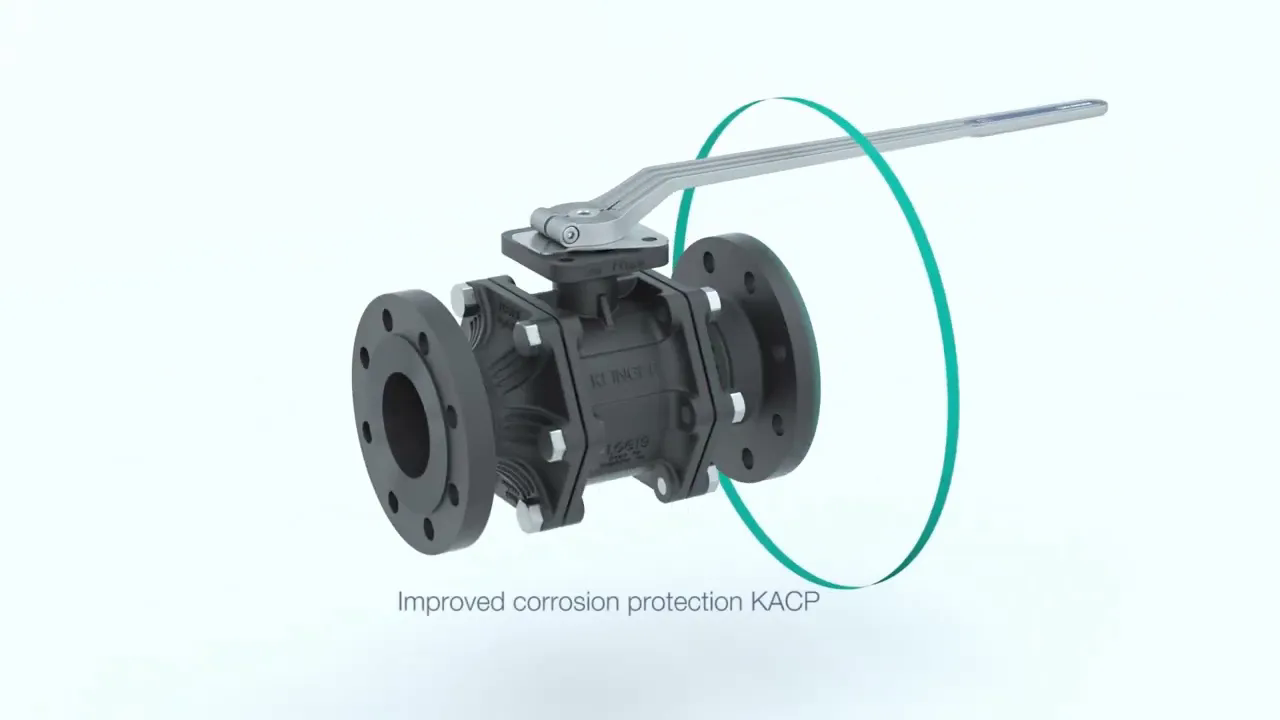

Nya KLINGER Ballostar® KHA – tusenkonstnären, en produkt med många tillämpningar. Med modulära satser som gör det möjligt att bygga de mest skilda varianter. Olika gränssnitt kan kombineras och det går att välja mellan många typer av tätningselement och spindeltätningar. Detta gör kulventiler Ballostar® KHA till en universallösning för i stort sett varje tillämpning.





PRODUKTFÖRDELAR

  • Underhållsfri
  • Stöder trycksättning från båda sidor
  • Dubbelriktat flöde
  • Kula med cylindriskt fullt genomlopp
  • Standardversion med certifierad brandsäkerhet (Fire-Safe)
  • Standardversion med TA Luft-certifiering (VDI 2440)
  • Större mekanisk robusthet vid termisk belastning
  • Unikt förspänt och elastiskt tätningssystem
  • Dubbelriktad tätning enligt EN 12266 – läckageklass A
  • Modulärt urval av systemkomponenter
  • Kan underhållas utan att monteras ut ur systemet
  • Antistatisk konstruktion enligt ISO 7121/EN 1983
  • Kan integreras i automationssystem i efterhand
    (toppfläns enligt EN ISO 5211)



SPECIALTYPER

  • Metallsäte (upp till +400 °C) för slitande medier
  • Spindel tätad med O-ringar
  • Spindelförlängning
  • Syrgasutförande (fritt från olja, fett och silikon)
  • Kryogent utförande (ner till –196 °C)
  • Vakuumversion
  • Gasversion
  • Reglerbar konstruktion med hjälp av v-portkula och manöverdonspaket
  • Utförande med dubbla säten
  • Double Block & Bleed-utförande med dränering



PRODUKTDETALJER



PN: 16/25/40/63/100



DN: 15–125



Material: Stålgjutgods, rostfritt och syrafast stål, duplex



Kula: 1.4044 / specialmaterial på begäran



Spindel: Rostfritt och syrafast stål



Temperatur: -196 ° C to +400 ° C



Konstruktion: Flänsar, gänganslutning, svetsändar



Typ: Tredelad kulventil



Se alla våra kulventiler här.




Teknisk Information

FilnamnLadda ner
KLINGER Ventiler – översiktsbroschyrLadda ner
KLINGER Ventiler – Fjärrvärme och fjärrkylaLadda ner
161434_KHA_ProduktKatalog_Ballostar-A4_Englisch_swe_WEB.pdfLadda ner
KFC_Produktkatalog_SW_WEB.pdfLadda ner
SH-Klinger-ventiler-för-stålindustrin.pdfLadda ner
Säkra flänsförbandLadda ner
KLINGER TCOLadda ner
Nya KHA_2022 Produktkatalog.pdfLadda ner



Godkännande

FilnamnLadda ner

Översikt över typer av KHA kulventiler

KHA Stem extension

KHA-S Welding ends

KHA-G Threaded connection
KHA-DBB Double Block & Bleed
KHA with actuator
KHA-FL Flange design
